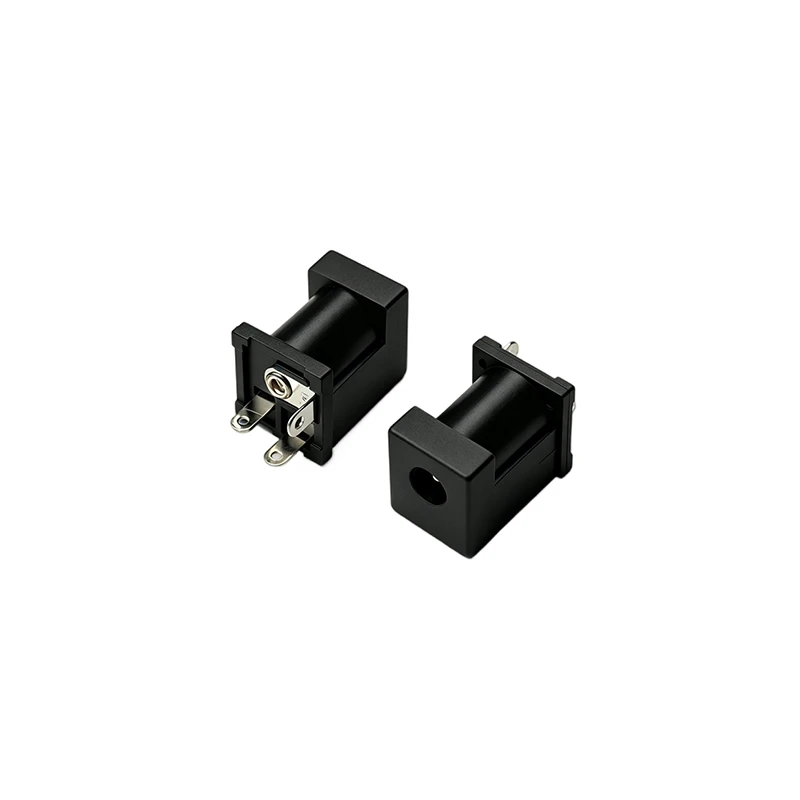

ДИП ДЦ 3,5Кс1,3㎜ ДХ-0050Х-13

Фактор облика 3,5 к 1,3 мм ДХ-0050Х-13 чини га погодним за широк спектар преносивих уређаја укључујући мале дигиталне производе, преносиву аудио опрему и компактне комуникационе модуле. Вертикална оријентација постављања поставља конектор усправно на ПЦБ, максимизирајући доступну површину плоче за друге компоненте. Производ подржава таласно лемљење, омогућавајући ефикасну интеграцију у аутоматизоване процесе склапања без потребе за ручно лемљењем.

Овај модел користи терминале од фосфорне бронзе и тело од месинга Х65. Фосфорна бронза пружа добра својства опруге, одржавајући конзистентан контактни притисак са спојним чепом током поновљених циклуса уметања и вађења. Х65 месингана подлога нуди механичку стабилност и подржава струју од 2А. Сребрна или позлаћена оплата на иглицама за лемљење минимизира отпор контакта и обезбеђује заштиту од оксидације, доприносећи стабилним електричним перформансама у радним условима преносног уређаја.

Производња ДХ-0050Х-13 прати интегрисани производни ланац који укључује развој калупа, бризгање, штанцање, аутоматизовано састављање и проверу квалитета. Фабрика користи 25 аутоматских машина за закивање са дневним капацитетом од 7 милиона јединица. Контрола квалитета обухвата све фазе производње: инспекцију улазног материјала, рутинске провере на линији, узорковање полупроизвода, 100% завршно визуелно и електрично тестирање и завршну инспекцију пре отпреме. Лабораторија квалитета је опремљена кључним тестерима животног века, анализаторима криве оптерећења, коморама за слани спреј и системима за мерење вида.

Наручивање и корисничка инжењерска подршка



ДХ-0050Х-13 има стандардни МОК од 10.000 комада са роком производње од приближно 15 дана. Ажурирања фотографија или видео записа могу се обезбедити током фазе производње, инспекције или паковања на захтев купца. За прилагођене модификације, инжењерски тим може да процени промене на основу 2Д или 3Д техничких цртежа, са циклусом развоја узорка до 30 дана. Производ је упакован за извоз са унутрашњим кесама и заштитом од картона, и подржава ЕКСВ и ФОБ трговинске услове са структуром плаћања 30/70.
