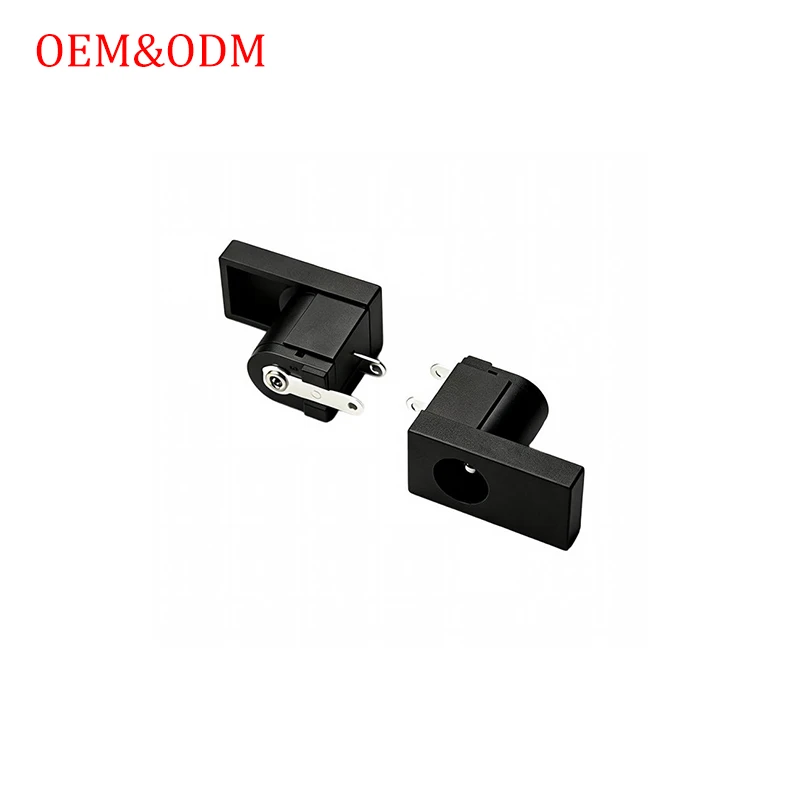

Правоугаони ДИП 5.5к2.1мм ДЦ-143

ДЦ-143 се поставља хоризонтално, што га чини -погодним за уређаје са ниским-профилним кућиштима као што су адаптери за напајање, сет{6}}топ бокови и мрежни хардвер. Ова конфигурација омогућава конектору да стоји равно уз ПЦБ, минимизирајући његов допринос укупној висини склопа. Дизајн бочног-улаза такође нуди предности у вођењу каблова и може да поједностави механичку интеграцију ДЦ прикључка у кућиште финалног производа. Компатибилност са таласним лемљењем подржава ефикасну монтажу великог обима.

Одређен за 30В и 3А, ДЦ-143 је дизајниран да испуни захтеве за улазну снагу уобичајене потрошачке и мрежне електронике. Терминали од фосфорне бронзе обезбеђују поуздан контактни притисак и добру отпорност на замор, подржавајући поновљено уметање и уклањање утикача. Тело од месинга Х65 нуди механичку стабилност и доприноси укупној издржљивости конектора. Сребрна или позлаћена оплата на иглицама за лемљење смањује површински контактни отпор и обезбеђује заштитни слој против оксидације из околине, помажући у очувању дуготрајног електричног интегритета.

Управљање квалитетом за ДЦ-143 је структурисано око комплетног система контроле производње. Улазни материјали се контролишу, производне линије се прате кроз рутинске провере, а полупроизводи се узоркују у редовним интервалима. Готове јединице се подвргавају 100% визуелној инспекцији и електричном тестирању пре паковања. Такође се врши и завршни преглед пре{8} отпреме. Ин-хоусе лабораторија квалитета је опремљена инструментима за тестирање укључујући кључне тестере животног века, анализаторе криве оптерећења, коморе за слани спреј и системе за мерење вида за валидацију перформанси производа према утврђеним критеријумима. Производ је у складу са захтевима РоХС и СГС стандардима сертификације.

Подршка за наручивање и прилагођени инжењеринг



ДЦ-143 је стандардни производ са МОК од 10.000 комада и типичним временом производње од 15 дана. Купци могу да захтевају ажурирање напретка путем фотографија или видео записа током производње, прегледа или паковања. За прилагођене захтеве, инжењерски тим може проценити изводљивост на основу 2Д или 3Д техничких цртежа, са развојем узорка до 30 дана. Производ је упакован у материјале за извоз и подржава ЕКСВ и ФОБ трговинске услове са 30% депозита и 70% структуром билансног плаћања.
